HI3559AV100调试记录

发表于 更新于 分类于 阅读次数： 本文字数： 1k 阅读时长 ≈ 1 分钟

内核编译与烧写

  • 内核版本4.9.37，Linux内核源码如下

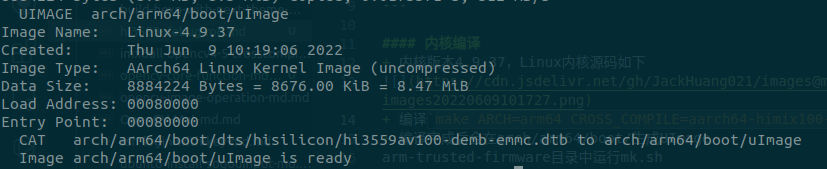

  • 编译make ARCH=arm64 CROSS_COMPILE=aarch64-himix100-linux- uImage -j12，编译完成结果如下，编译完成后会在arch/arm64/boot/生成UImage

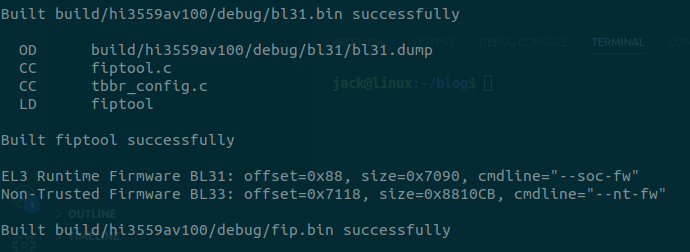

  • arm-trusted-firmware目录中运行mk.sh生成fip.bin
  • 主机搭建tftp服务器，将fip.bin拷贝到共享目录

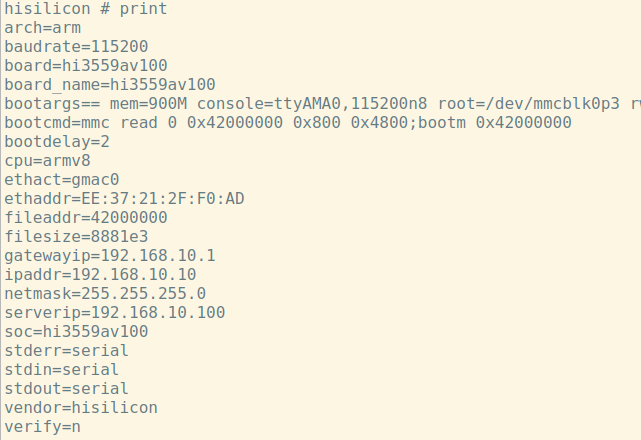

  • 进入uboot，配置ethact ipaddr serverip环境变量
  • 从tftp加载内核，测试内核是否能启动、
    1
    2
    tftp fip.bin 0x42000000
    bootm 0x42000000
  • 烧写内核到emmc
    1
    2
    3
    tftp fip.bin 0x42000000
    mmc dev 0 0
    mmc write 0 0x42000000 800 4800

驱动调试

  • 参照正点原子教程搭建驱动调试环境，配置的Makefile内容如下
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    KERNEL_DIR = /home/jack/hisi/minimum_system/linux-4.9.y_multi-core
    CURRENT_PATH = $(shell pwd)
    obj-m := gpio-pca953x.o

    build: kernel_modules

    kernel_modules:
    $(MAKE) ARCH=arm64 CROSS_COMPILE=aarch64-himix100-linux- -C $(KERNEL_DIR) M=$(CURRENT_PATH) modules

    clean:
    $(MAKE) ARCH=arm64 CROSS_COMPILE=aarch64-himix100-linux- -C $(KERNEL_DIR) M=$(CURRENT_PATH) clean
  • KERNEL_DIR表示Linux内核源码目录，使用绝对路径
  • CURRENT_PATH表示当前路径，直接使用pwd来获取当前路径
  • obj-m表示将这个c文件编译为ko模块
  • modules表示编译模块，*-C*表示将当前的工作目录切换到指定目录中， M表示模块源码目录
  • make modules命令中加入 M=dir 以后程序会自动到指定的 dir 目录中读取模块的源码并将其编译为.ko 文件
